DMG Mori hertekent succesvolle DMF 200|8 voor meer productiviteit en nauwkeurigheid

Productiever en preciezer

Dankzij een heel nieuw ontwikkeld koelsysteem haalt de nieuwe DMG Mori DMF 200|8 zonder te hoeven compenseren langere tijd een nauwkeurigheid van 5 micron. De oplossing van de machinebouwer is een actieve koeling van alle lagers en motoren.

DMG Mori kondigde al heel vroeg in het jaar aan deelname aan fysieke beurzen te verminderen en ook in de marketingstrategie vol in te zetten op digitale middelen. Het DMG Mori Digital Event in oktober is een van de uitkomsten van deze strategie. Tijdens de digitale beurs is de nieuwe DMF 200|8 officieel in première gegaan. In de voorbije 18 jaar heeft de machinebouwer wereldwijd meer dan 2.700 machines uit deze reeks, met beweegbare kolom, geïnstalleerd. Desondanks zet de DMF 200|8 nieuwe standaarden, aldus Fabian Suckert van Deckel Maho Seebach, waar de machine gebouwd wordt, tijdens het Digital Event. Bij de ontwikkeling van de nieuwe versie is met name op twee aspecten gelet: maximaliseren van de productiviteit en het garanderen van de hoge nauwkeurigheid gedurende een langere tijd.

Maximaliseren productiviteit

De productiviteit is mede verhoogd door de nieuwe gereedschapwisselaar. Het gereedschap wordt nu achter de tafel gewisseld. Hierdoor kan men de volledige tafel benutten om werkstukken op te spannen en kan er gewisseld worden zonder risico op botsing van het gereedschap met het werkstuk. “We kunnen nu het volledige bereik (2000 bij 850 bij 800 mm) van de assen benutten”, aldus Suckert. Het nieuwe model vergroot het werkbereik met 50 procent vergeleken met het vorige model. Dankzij

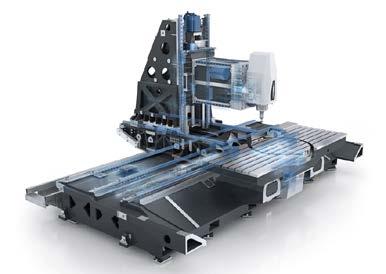

DMG Mori heeft de gereedschapwisselaar voor de machine met beweegbare kolom zo ontwikkeld dat het volledige werkbereik van de DMG 200|8 benut kan worden.

het nieuwe concept kan men gereedschappen tot 400 mm lengte inzetten. De tafel mag met 2 ton worden belast, de geïntegreerde draaitafel met 800 kilo. Door de zwenkas (B-as +/- 120°) in de spindel kan men vijfassig bewerken met de nieuwe DMF 200|8. “De mogelijkheid 5-assig simultaan frezen van werkstukken tot 800 mm diameter opent nieuwe mogelijkheden voor de machine”, aldus Fabian Suckert. In de eerste testen heeft DMG Mori met de machine een spaanvolume van 6300 cm3 per minuut gehaald met de nieuwe, speciaal voor deze machine ontwikkelde gereedschappen. Bij de ontwikkeling heeft men onder andere de matrijzenindustrie voor ogen gehad om daar het ruwen te optimaliseren. Vergeleken met de vorige versie verbetert de productiviteit met de helft.

Actieve koeling

Dankzij onder andere het nieuwe koelconcept en het ontwerp van de kolom, gaat dit niet ten koste van de nauwkeurigheid. De beweegbare kolom staat op de X-as, waarin 3 lineaire geleidingen de stabiliteit versterken. Het design van de beweegbare kolom is zodanig dat de stijfheid altijd constant blijft, ongeacht waar het gereedschap zich op de tafel bevindt. Zelfs met de Y-as volledig uitgeschoven, dus in de uiterste stand, kan men op vol vermogen frezen. De actieve koeling van de motoren en de lagers zorgt voor een constante nauwkeurigheid gedurende langere tijd, noodzakelijk omdat de bewerkingen op dit type machine doorgaans lang duren. Fabian Stuckert: “Door de actieve koeling van motoren en lagers blijft de machine langdurig stabiel.” Een van de nieuwe spindels die DMG Mori voor deze machine heeft ontwikkeld, bereikt een maximale klemkracht van 6000 Nm.

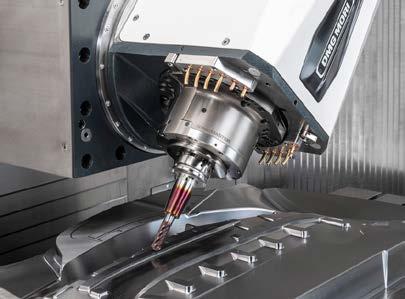

Zowel voor het ruwen als het nauwkeurig nafrezen is de nieuwe versie van de machine verbeterd.
