Højdepunkterne
Opvarmning med brænde
Brugen af træ i de tyske skove er bæredygtig.
I over 300 år har der vokset mere træ, end der bruges. Brænde er samtidig den vigtigste vedvarende energibærer til varmeproduktion.
Under væksten har træerne brug for CO2 som de optager fra luften og lagrer i træet og bladmassen. Når træ brændes, frigives der ganske vist CO2 – men kun så meget, som træet har fjernet fra atmosfæren i løbet af sin vækst.
Når man fyrer med brænde, fyrer man altså bæredygtigt som en del af naturens kredsløb, dvs. CO2neutralt.
Alene i tyske private husholdninger spares der næsten 20 millioner tons CO2 ved at anvende biogene faste brændsler til opvarmning.
Tysklands træbeholdning er rekordhøj.
Med en samlet beholdning på 3,7 milliarder kubikmeter er Tyskland det land i Europa, der har mest træ.
Opvarmning med brænde har også
mange andre fordele i forhold til fossile brændstoffer:
Korte transportveje
Uafhængighed og forsyningssikkerhed
Sikker opbevaring og ufarlig transport
Beskæftigelse og værdiskabelse regionen
Skovning og forarbejdning med lavt energiforbrug
Få
muligt ud af brændets potentiale
Når du fyrer med brænde, får du en enorm indflydelse på din kedels økonomi, emissionsadfærd og levetid.
Med en HDG-brændekedel...
kan du opvarme effektivt og miljøvenligt har du et lavere brændstofforbrug
skal du ikke fyre så ofte
opnår du maksimal komfort, f.eks. vha. det automatiske tændings og rengøringssystem kan du bruge andre brændsler, f.eks. flis, træpiller eller endda olie
kan du drage fordel af de statslige finansieringsmuligheder, som øjeblikket er meget høje
Tips om træ som brændsel
Forkortelser for rummål:
1 krm = kasserummeter, svarer til 1 m³ brænde (løst påfyldt)
1 rm = rummeter, svarer til 1 m³ brænde (stablet)
1 fm = 1 fastmeter brænde (uden mellemrum)
Omregningsfaktorer:
1 l fyringsolie forårsager 2,676 kg CO2 ved forbrænding
1 l fyringsolie svarer til 2,5 kg brænde (ved 20% vandindhold)
1000 l fyringsolie svarer til energien fra:
ca. 5 6 m løvtræ (hårdttræ)
ca. 7 8 m nåletræ (blødt træ)
ca. 10 15 krm træflis

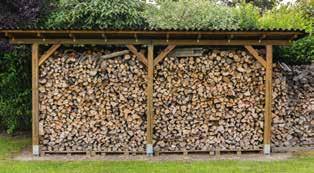

Brænde bør hovedsageligt fældes i vintermånederne. Kløv brændet så hurtigt som muligt efter hugst. Dette fremskynder tørringen. Desuden er træ, der er friskt fra skoven, lettere at kløve.
Ideelt set bør du med det samme tilpasse størrelsen på brændestykkerne til dit fyringsanlæg. På den måde kan du endnu hurtigere opnå et vandindhold på under 20% og dermed en brændekvalitet, der er klar til brændeovnen.
Vådt træ brænder med et betydeligt lavere energiudbytte og kan føre til højere emissioner samt aggressive aflejringer.
Træets tilstand Vandindhold (w) Brændværdi (Hu)
frisk fra skoven 50 60% 2,0 kWh/kg = 7,2 MJ/kg
opbevaret i løbet af en sommer 2535% 3,4 kWh/kg = 12,2 MJ/kg
opbevaret i flere år 1525% 4,0 kWh/kg = 14,4 MJ/kg
3
2
"Vi opvarmer med brænde. Det beskytter miljøet og hjælper os med at planlægge vores energiomkostninger på en pålidelig måde i fremtiden."
Kilde: LWF folder 20 "Brænde produktion, opbevaring, nøgletal"
mest
ENERGI I NATURENS KREDSLØB
Egen gengivelse henhold til: BWI³, Deutsches Pelletinstitut GmbH
SORTIMENTET AF HDG BRÆNDEKEDLER
HDG
32 - 35
5 HDG R Den enkle 15 kW Brænde (en tredjedel meter)
FK Hybrid Kombination af brænde/træpiller Den fleksible 1550 kW Brænde (halv meter) Piller
Euro Universaltalentet 30 kW, 40 kW, 48 kW Brænde (halv meter) Træaffald Spåner Spånebriketter
H Den uafhængige 20 kW, 25 kW, 30 kW Brænde (halv meter) Kan eventuelt udvides med oliebrænder HDG F Den komfortable 20 kW, 25 kW, 30 kW, 40 kW, 50 kW Brænde (halv meter) 6
10 - 13 18
21 14 - 17
HDG
HDG
HDG
- 9
-
22 - 25
Virksomheden
HDG BRÆNDEKEDLER
HDG R
"Vores installatør anbefalede HDG til os. Til dato er vi meget tilfredse. HDG R lever op til vores forventninger."
Den enkle
Kozisnikfamilien
Højdepunkterne
HDG R er en træforgasningskedel med omvendt forbrændingsteknologi. Varmekedlen er ideel som supplement til eksisterende olie-, gas- eller pillekedler. HDG R anvendes også sammen med varmepumper eller solcelleanlæg, som ofte anvendes i lavenergihuse, og giver økonomiske fordele samt ekstra sikkerhed.
Effekt: 15 kW
Praktisk Effektiv Brugervenlig
Kan anvendes næsten alle kedelrum på grund af de pladsbesparende dimensioner og det kompakte design Ekstra beskyttelse og let transport af brændslet ved hjælp af de kantede paneler i brændselsmagasinet
Rene og næsten lugtfrie forhold i kedelrummet, når magasinlågen åbnes, takket være den integrerede røggasafgang
Konstant høj virkningsgrad ved hjælp af de standardmonterede rensningsturbulatorer (kan betjenes udefra)
Laveste emissioner på grund af ren efterforbrænding i brændkammeret med høj temperatur
Anvendelsesområde: Enfamilieshuse Ideel som sidekedel*
Økonomisk
Ideel som en ekstra varmekedel, f.eks. til et eksisterende olie /gasvarmesystem
Uafhængig af udsving i energipriserne
Fleksible installationsmuligheder takket være vendbar låge (ekstraudstyr)
Mindre hyppig rengøring på grund af de store og let tilgængelige rense
åbninger
Enkel justering af forbrændingsluftmængden afhængigt af træsort
Brændsel: Brænde (en tredjedel meter)**
HDG Easy-Control
Enkel betjening via stort display med selvforklarende menunavigation
Røggas og kedeltemperaturstyret forbrændings og effektregulering via en hastighedsstyret røgsuger
Sikker drift af varmeanlægget ved at vise signalet om påfyldning eller frigivelse af en olie /gaskedel
Aktivering af returløbsstyringen med udnyttelse af restvarme
6 7
A +
* Den årlige driftstid er beregnet til 800 driftstimer.
** Der anbefales indhold af hårdttræ på maksimalt 30% af brændslet. Ellers kan man forvente større slitage af kedlen.
1 Styring HDG Easy Control med intuitiv betjening
2 Røggaskanal til udsugning af lavtemperaturgasserne
i brændselsmagasinet
3 Stor magasinlåge til særlig ergonomisk påfyldning
4 Justerbare luftåbninger afhængigt af træsort
5 Integreret askerum til ubesværet bortskaffelse af forbrændingsrester
6 Modulopbygget brændkammer til efterforbrænding af brændgasserne med lav emission
7 Paneler med kanter til let transport af brændslet
8 Rensningsturbulatorer for konstant høj virkningsgrad
9 Hastighedsreguleret røgsuger til ren forbrænding
8 9
Tekniske data HDG BRÆNDEKEDLER HDG BRÆNDEKEDLER
1 3 6 7 5 4 2 8 9 Kedeltype Enhed HDG R15 Nominel ydelse kW 15 Magasinvolumen 65 Dybde, brændselsmagasin mm 360 Mål, påfyldningsåbning (bredde x højde) mm 390 x 300 Strømforbrug W 15 Diameter, røgrørstilslutning mm 130 Nødvendigt skorstenstræk (Pw) Pa 6 Samlet vægt kg 480 Energieffektivitets klasse, kedel Energieffektivitetsklasse, kedel + regulator (klasse VI) Mål (i mm) Betegnelse HDG R15 A Højde, varmekedel med styring 1440 B Højde, varmekedel uden styring 1350 C Bredde, varmekedel (uden aktivering af rensning) 630 D Samlet længde med åben magasinlåge inkl. røgsuger 1400 E Længde, varmekedel uden fastgørelsesdele og røgrørstilslutning 720 F Fremspring røgsuger 230 G Højde røgrørstilslutning 1340 H Højde midt for fremløbstilslutning 1050 I Højde midt for returløbstilslutning 375 Minimumsmål for transport til opstillingssted (uden beklædning og fastgørelsesdele) 730 x 630 x 1310 H I D E F G C B A

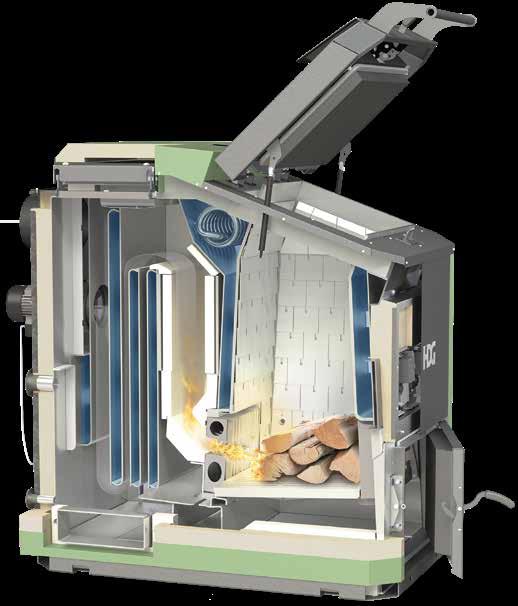

Snitbillede
HDG R
A + A +
HDG BRÆNDEKEDLER
HDG H
"Vi var på udkig efter et varmesystem, der kan drives med brænde, olie og solvarme. Det var netop denne fleksibilitet, der var meget vigtig for os. Det er uundgåeligt, at man ender med H-kedlen fra HDG."
Den uafhængige
Højdepunkterne
HDG viderefører den teknologi, der har bevist sin effektivitet i årtier inden for kombikedler, og tilbyder med HDG H en variabelt anvendelig træforgasningskedel med forbrænding forneden i siden. Efter behov kan kedlen udvides med en oliebrænderenhed. Der er således mulighed for at vælge omkostningseffektivt brændsel ud fra markedssituationen. Det gør også denne kedel ideel til delvis renovering af varmeanlægget.
Effekt:
20 kW, 25 kW, 30 kW
Anvendelsesområde:
Enfamilieshuse
Lejlighedsbygninger
Landbrug
Effektiv Komfortabel Brugervenlig
Brændsel:
Brænde (halv meter)
Olie (valgfrit)
Optimal forbrænding vha. intelligent, patenteret ristdesign Ideel brændselsmængde og optimalt tændingstidspunkt gennem intelligent styring af påfyldning
Automatisk tænding af brændslet efter behov ved hjælp af HDG tændingsautomatikken (ekstraudstyr)
Absolut sikker drift, da tændingsventilatoren kun starter, når alle låger på kedlen er lukkede
Let transport af brændslet på grund af brændselsmagasinet, der udvider sig konisk nedad
Laveste emissioner på grund af ren efterforbrænding i det lodrette roterende højtemperaturforbrændingskammer
Intelligent varme og systemstyring HDG Control med touchdisplay (mere på side 30)
Aflæs alle oplysninger, og foretag indstillinger for hele varmeanlægget –kan også betjenes med handsker på Forbrændings og effektstyring ved hjælp af lambdasonde og røggastemperaturføler
Rene og lugtfrie forhold i kedelrummet, når magasinlågen åbnes, takket være det integrerede røggasaftræk Let rengøring af forbrændingsristen ved hjælp af et glidehåndtag i askerummet nedenunder
Konstant høj virkningsgrad ved hjælp af de integrerede rensningsturbulatorer (kan betjenes udefra)
Automatisk rensning af varmevekslerrørene med automatisk HDG rensningssystem (ekstraudstyr)
Uafhængig
Variabelt brændselsforbrug takket være mulighed for udvidelse med brænderenhed til (vegetabilsk) olie – automatisk skift mellem brænde og oliedrift Praktisk betjening, f.eks. til frostbeskyttelse eller feriedrift
Kun én skorsten er nødvendig for begge brændsler mange tilfælde er renovering af skorstenen unødvendig
Fordel ved delvis renovering af varmeanlægget: Omkostnings og tidsbesparelser, da den eksisterende olieinfrastruktur (olietanke, rør osv.) fortsat kan anvendes
10 11
Hammannfamilien
A +
Klog
1 Intuitiv betjening af touchdisplayet HDG Control (kan også betjenes med handsker)
2 Stort konisk brændelsmagasin af 8 mm stålplade af høj kvalitet til lange påfyldningsintervaller
3 Fleksible installationsmuligheder takket være vendbar låge
4 Servomotorer til primær og sekundær luft for præcis styring af luftmængden
5 Let at rengøre forbrændingsristen
6 Stort askerum med indvendig askeskuffe til ubesværet bortskaffelse af forbrændingsrester
7 Standardflange til monterbar oliebrænderenhed
8 Rensningsturbulatorer for konstant høj virkningsgrad
9 Lodret roterende brændkammer til efterforbrænding af forbrændingsgasserne med lav emission
10 Lambdasonde og røggastemperaturføler som måleværdier for forbrænding med lav emission
11 Udskiftelig, lavtliggende røgrørstilslutning (kan monteres til højre eller bagtil), også til skorstenstilslutning i lav højde
12 Nem transport til opstillingsstedet takket være den separat medfølgende beklædning, der er let at montere
12 13
Tekniske data HDG BRÆNDEKEDLER HDG BRÆNDEKEDLER HDG

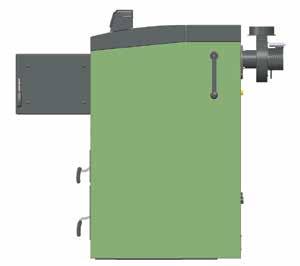

1 5 9 8 4 6 2 11 10 7 Mål (i mm) Betegnelse HDG H20/25/30 A Højde, varmekedel (svarer til højde på fremløbs-/returløbstilslutning) 1540 B Bredde, varmekedel 910 C Fremspring, røgrørstilslutning 160 D Samlet længde med lukket låge til brændselsmagasin uden røgsuger 870 E Samlet længde med åben låge til brændselsmagasin med røgsuger 1510 F Højde midt for røgrørstilslutning 450 Minimumsmål for transport til opstillingssted (uden beklædning og fastgørelsesdele) 755 x 845 x 1540 Kedeltype Enhed HDG H20 HDG H25 HDG H30 Nominel ydelse kW 20 25 30 Magasinvolumen 165 165 165 Dybde, brændselsmagasin mm 580 580 580 Mål, påfyldningsåbning (bredde x højde) mm 320 x 380 320 x 380 320 x 380 Strømforbrug W 49 51 53 Diameter, røgrørstilslutning mm 150 150 150 Nødvendigt skorstenstræk (Pw) Pa 10 10 10 Samlet vægt kg 680 680 680 Energieffektivitets klasse, kedel Energieffektivitetsklasse, kedel + regulator (klasse VI)
Snitbillede
H
12 3 B A C D F E C A + A + A + A + A + A +
HDG BRÆNDEKEDLER
HDG Euro Universaltalentet
HDG Euro er en træforgasningskedel, der har gjort sig bemærket som kedel med påfyldning fra oven til forbrænding af en lang række forskellige træbrændsler. Kedlen, som er blevet solgt til over 25.000 kunder, har inspireret passionerede brugere af brændekedler i to årtier. Ud over brænde kan den også brænde træaffald, træflis, spåner eller spånbriketter, hvilket gør den velegnet til en lang række anvendelsesområder.
Effekt:
30 kW, 40 kW, 48 kW
Anvendelsesområde:
Landbrug
Enfamilieshuse
Lejlighedsbygninger
Træbearbejdende industri
Hotel og gastronomi
Kommuner
Brændsel:
Brænde (halv meter)
Træflis, spåner, spånebriketter, træaffald klasse 6 og 7*, til supplerende opvarmning i forbindelse med en HDG brandkammerbeskyttelse som ekstraudstyr
krydsfiner, spånplader, fiberplader eller på anden måde limet træ og rester heraf (uden organiske halogenforbindelser eller tungmetaller, uden træbeskyttelsesmidler) –tilladt træforarbejdnings og træbearbejdningsvirksomheder
Fremragende
"Jeg er meget tilfreds med den robuste kedel og fortæller det også til mine gæster. Hvis de er interesserede i opvarmning med brænde, råder jeg dem til at gå direkte til demonstrationen af fyring i Massing."
Hotelejer Anton Tauer
Højdepunkterne
Maksimal levetid takket være 10 mm væg i brændselsmagasin af kvalitetsstålplade
Ideel brændselsmængde og optimalt tændingstidspunkt ved hjælp af intelligent styring af genopfyldning
Mindre hyppig rensning på grund af de store og let tilgængelige renseåbninger
Automatisk tænding af brændslet efter behov ved hjælp af HDG tændingsautomatikken (ekstraudstyr)
Absolut sikker drift, da tændingsventilatoren kun starter, når alle låger på kedlen er lukkede
Sjælden tænding på grund af ekstremt stort magasinvolumen
Let transport af brændslet på grund af brændselsmagasinet, der udvider sig konisk nedad
Sikker og ergonomisk påfyldning via den pneumatisk understøttede magasinlåge med sikkerhedslås
Lang holdbarhed på den luftkølede, massive støbte forbrændingsdyse
Intelligent varme og systemstyring HDG Control med touchdisplay (mere på side 30)
Optimeret beskyttelse af kedlen ved forskellige brændselsstørrelser takket være brandkammerbeskyttelse (ekstraudstyr)
Aflæs alle oplysninger, og foretag indstillinger for hele varmeanlægget –kan også betjenes med handsker på Forbrændings og effektstyring ved hjælp af lambdasonde og røggastemperaturføler
Højeste effektivitet takket være konstant høj virkningsgrad Optimal varmeoverførsel takket være store varmeveksleroverflader Laveste emissioner på grund af ren efterforbrænding i det lodrette roterende højtemperaturforbrændingskammer
Alsidig
Velegnet til en lang række forskellige træsorter og størrelser på grund af den praktiske påfyldning fra oven
Forbrænding af alle brændsler med lav emission på grund af forbrænding forneden i siden
Kan anvendes til næsten alle anvendelsesområder Højdejusterbar, 3 delt, massiv forbrændingsrist, afhængig af brændsel
14 15
Den Tyske Innovationspris
Komfortabel Effektiv Robust Klog Funktionel
*
Iht. 1. BImSchV (gældende i Tyskland) malet, lakeret og overfladebehandlet træ,
1 Intuitiv betjening af touchdisplayet HDG Control (kan også betjenes med handsker)
2 Pneumatisk understøttet magasinlåge med sikkerhedslås
3 Servomotorer til primær og sekundær luft for præcis styring af luftmængden
4 Askelåge til stort askerum (lange rengøringsintervaller)
5 Ekstremt massiv, højdejusterbar støbejernsrist med praktisk renseåbning
6 Massiv forbrændingsdyse til opblanding af den sekundære luft
7 Robust konisk brændelsmagasin af 10 mm tyk plade af kvalitetsstål
8 Modulopbygget lodret brændkammer til efterforbrænding af forbrændingsgasser med lav emission
9 Renseåbninger på begge sider til flyveaskerummet
10 Støjsvag røgsuger
11 Lambdasonde og røggastemperaturføler som måleværdier for lavemissionsforbrænding
12 Store varmeveksleroverflader for optimal varmeoverførsel
16 17 Snitbillede Tekniske data HDG BRÆNDEKEDLER HDG BRÆNDEKEDLER
Euro 3 5 2 9 10 12 6 7 4 1 11 8 Kedeltype Enhed HDG Euro 30 HDG Euro 40 HDG Euro 50 Nominel ydelse kW 30 40 48 Magasinvolumen l 220 220 220 Bredde, brændselsmagasin (uden brandkammerbeskyttelse) mm 560 560 560 Mål, påfyldningsåbning (bredde x højde) mm 560 x 410 560 x 410 560 x 410 Strømforbrug W 94 125 157 Diameter, røgrørstilslutning mm 180 180 180 Nødvendigt skorstenstræk (Pw) Pa 13 14 15 Samlet vægt kg 979 979 979 Energieffektivitets klasse, kedel Energieffektivitetsklasse, kedel + regulator (klasse VI) Mål (i mm) Betegnelse HDG Euro 30/40/50 A Højde, varmekedel 1370 B Bredde, varmekedel (uden HDG-tændingsautomatik) 785 C Bredde, varmekedel (med HDG-tændingsautomatik) 895 D Højde med åben magasinlåge 1990 E Højde til kanten på brændselsmagasin 1110 F Længde, varmekedel uden fastgørelsesdele og røgrørstilslutning 1260 G Samlet længde med åben askelåge inkl. røgsuger 1960 H Højde midt for fremløbstilslutning 1180 I Højde midt for røgrørstilslutning 1110 J Højde midt for returløbstilslutning 600 K Højde med åbent dæksel til renseskakt 1920 Minimumsmål for transport til opstillingssted (uden beklædning og fastgørelsesdele) 1395 x 785 x 1370 E D G F C B A K J H
HDG
A + A + A + A + A + A +
HDG BRÆNDEKEDLER
HDG F Den komfortable
"Vi havde tidligere en kedel på 30 kW. Da det område, der skal opvarmes, er blevet større, havde vi brug for en brændekedel med større effekt. Da vi besøgte HDG-fabrikken i Massing, blev vi imponeret over HDG F med 50 kW."
Højdepunkterne
HDG F er en træforgasningskedel af den nyeste generation med omvendt forbrændingsteknologi. Dens innovative design blev tildelt iF DESIGN AWARD. Den kombinerer gennemprøvet kvalitet med innovative optimeringer. Den ekstremt store magasinlåge gør det lettere for brugeren at arbejde med kedlen i det daglige. Det meget lille opstillingsareal og den praktiske betjening fra fronten gør det også muligt at bruge den i små fyrrum.
Effekt:
Anvendelsesområde:
Enfamilieshuse
Lejlighedsbygninger
Landbrug
Brugervenlig
Sjælden tænding på grund af stort magasinvolumen
Fleksible installationsmuligheder takket være vendbar låge
Ideel brændselsmængde og optimalt
tændingstidspunkt ved hjælp af intelligent styring af genopfyldning
Automatisk tænding af brændslet efter behov ved hjælp af HDG tændingsautomatikken (ekstraudstyr)
Absolut sikker drift, da tændingsventilatoren kun starter, når alle låger på kedlen er lukkede
Høj kvalitet
Ekstra beskyttelse og let transport af brændslet på grund af de kantede paneler med "anti cavity brandfunktion"
Klog
Intelligent varme og systemstyring HDG Control med touchdisplay (mere på side 30)
Få vist alle informationer, og foretag indstillinger for hele varmeanlægget –kan også betjenes med handsker på Forbrændings og effektstyring ved hjælp af lambdasonde og røggastemperaturføler
Praktisk
Kan anvendes næsten alle fyrrum på grund af de pladsbesparende mål og det kompakte design Nem transport til opstillingsstedet og installation takket være den separat medfølgende beklædning, som kan monteres uden værktøj
Mindre hyppig rensning på grund af den store og let tilgængelige rengøringsåbning på forsiden
Brændsel:
Brænde (halv meter)
Fremragende
Maksimal levetid for den luftkølede
2 delte massive forbrændingsdyse af støbt rustfrit stål
Effektiv
Laveste emissioner på grund af ren efterforbrænding i højtemperaturbrændkammeret
Konstant høj virkningsgrad ved hjælp af de integrerede rensningsturbulatorer 1 (kan betjenes fra fronten)
Automatisk rensning af varmevekslerrørene med automatisk HDG rensesystem 2 (ekstraudstyr)
Komfortabel
Enkel og nem påfyldning takket være den største påfyldningsåbning blandt sammenlignelige kedler på markedet med påfyldning fra fronten
Praktisk adgang til påfyldning og rensning med kun ét håndtag (kun én dør i hver) takket være det innovative sikkerhedshåndtag og XXLlågeisolering Tidsbesparende "turbotænding" ved hjælp af direkte tænding over brænderdysen Rene og lugtfattige forhold ved åbning af magasinlågen på grund af den integrerede røggasklap
På grund af røggasklappen er det ikke nødvendigt med en tændingslåge
18 19
20 kW, 25 kW, 30 kW, 40 kW, 50 kW
1 2
Motorkøretøjsservice Bruno Drnovsek
Snitbillede Tekniske data
varmekedel (svarer til højde på fremløbs-/returløbstilslutning)
varmekedel uden fastgørelsesdele og røgrørstilslutning
1 Intuitiv betjening af touchdisplayet HDG Control (kan også betjenes med handsker)
2 Ekstremt stor påfyldningsåbning til ergonomisk påfyldning og rensning
3 Stort dimensioneret brændselsmagasin til brænde på op til 57 cm
4 Lav påfyldningskant til behagelig påfyldning
5 Servomotorer til primær og sekundær luft for præcis styring af luftmængden
6 Integreret askerum til ubesværet bortskaffelse af forbrændingsrester
7 Modulopbygget brændkammer til efterforbrænding af forbrændingsgasserne med lav emission
8 Forbrændingsdyse af massivt støbejern til optimal blanding af sekundær luft
9 Kantede paneler for at beskytte væggen i brændselsmagasinet og for at lette transporten af brændslet
10 Rensningsturbulatorer for konstant høj virkningsgrad
11 Røggasklap til udsugning af lavtemperaturgasserne i brændselsmagasinet
12 Lambdasonde og røggastemperaturføler som måleværdier for lavemissionsforbrænding
kedel + regulator (klasse VI)
20 21
HDG BRÆNDEKEDLER HDG BRÆNDEKEDLER
2 4 1 7 8 6 5 3 11 10 12 9 Kedeltype Enhed HDG F20 HDG F25 HDG F30 HDG F40 HDG F50 Nominel ydelse kW 20 25 30 40 50 Magasinvolumen l 155 155 155 205 205 Dybde, brændselsmagasin mm 570 570 570 570 570 Mål, påfyldningsåbning (bredde x højde) mm 420 x 470 420 x 470 420 x 470 520 x 540 520 x 540 Strømforbrug W 78 82 85 63 63 Diameter, røgrørstilslutning mm 150 150 150 150 150 Nødvendigt skorstenstræk (Pw) Pa 10 10 10 10 10 Samlet vægt kg 670 670 670 830 830 Energieffektivitets klasse,
Energieffektivitetsklasse,
Mål (i mm) Betegnelse HDG F20/25/30 HDG F40/50 A Bredde, varmekedel (uden HDG-tændings-/renseautomatik) 660 760 B Bredde, varmekedel (med
730 830 C Højde,
1590 1650 D Længde,
1050 1100 E Samlet
1655 1760 F Fremspring, røgrørstilslutning 140 140 G Højde midt for røgrørstilslutning 1040 1070 Minimumsmål for transport til opstillingssted (uden beklædning og fastgørelsesdele) 1025 x 650 x 1585 1075 x 750 x 1645 E D F G A C B
HDG F
kedel
HDG-tændings-/renseautomatik)
længde med åben magasinlåge inkl. røgsuger
A + A + A + A + A + A + A + A + A + A +
HDG BRÆNDE/ PILLE-KOMBINATION
Den fleksible HDG FK Hybrid
HDG brænde/pille-kombinationen består af træforgasningskedlen HDG F Hybrid og pilleenheden HDG K Hybrid. Dette kombinerer fordelene ved en moderne brændekedel med komforten ved en automatisk pillekedel. Pillerne tilføres enten manuelt eller ved hjælp af et automatisk pille-sugesystem. Pilleenheden kan også eftermonteres på et senere tidspunkt.
Effekt:
Brændeområde: 20 kW, 30 kW, 40 kW, 50 kW
Pilleområde: 15 kW, 26 kW, 33 kW
Anvendelsesområde:
Enfamilieshuse
Lejlighedsbygninger
Landbrug
"Vi ønskede at opvarme billigt og fleksibelt med træ. Det er den perfekte løsning, fordi de to specialkedler er ekstra miljøvenlige i drift. Samtidig var kombinationen af brænde og piller overkommelig for os som nystartet familie- og ikke kun takket være tilskudsmulighederne."
Højdepunkterne
Brugervenlig
Nem transport til opstillingsstedet og installation takket være det modulære design
Lav emission og effektiv forbrænding takket være separate brændkamre for hver brændselstype
Komfortabel
Enkel og nem påfyldning takket være den største påfyldningsåbning blandt sammenlignelige kedler med påfyldning fra fronten
Klog
Intelligent varme og systemstyring HDG Control med touchdisplay (mere på side 30)
Forbrændings og effektstyring ved hjælp af lambdasonde og røggastemperaturføler
Fordel gennem gode finansieringsmuligheder
Ideel brændselsmængde og optimalt tændingstidspunkt ved hjælp af intelligent styring af genopfyldning
Automatisk rensning af varmevekslerrørene med automatisk HDG rensesystem (ekstraudstyr)
Automatisk tænding af brændslet efter behov ved hjælp af HDG tændingsautomatikken (ekstraudstyr)
Omkostningseffektivt valg af brændsel afhængigt af markedssituationen og komfortkrav
Automatisk skift mellem drift med brændsel og piller
Pilleenhed kan eftermonteres når som helst – uden at skulle ændre kedlen eller rørsystemet
Pille lagerbeholder kan fyldes manuelt eller automatisk
Brændsel:
Brænde (halv meter)
Piller
Alternativer
To specialister den rigtige kedel til de forskellige typer brændsel
Kedlerne kan også placeres fleksibelt i forskellige rum
Fleksibel kombination af brændekedel og træpillefyr, fordi pillefyret HDG K10 63 kan kombineres fleksibelt med enhver HDG brændekedel
Eftermontering er også altid mulig ganske enkelt
23
A + 22
Matzingerfamilien
Fleksibel
HDG BRÆNDE/PILLE-KOMBINATION
HDG FK Hybrid
Snitbillede Tekniske data
1 Den intuitive styring HDG Control skifter automatisk mellem drift med brænde og piller
2 Stor påfyldningsåbning til ergonomisk påfyldning og rensning
3 To særlige brændkamre for optimal forbrænding
4 Røggasklap til udsugning af lavtemperaturgasserne i brændselsmagasinet
5 Fuldautomatisk rengøring af træpilleenheden (valgfrit for brændekedler)
6 Stor askebeholder til pilleenhed (valgfri automatisk eller manuel askeudtagning) eller askerum til brændekedler, der muliggør lange renseintervaller
7 Lettilgængelig påfyldningsåbning til pille lagerbeholderen (valgfrit med pille sugesystem)
8 Stor lagerbeholder (107 kg piller) til lange påfyldningsintervaller
9 Automatisk tænding af træpilleenheden (valgfrit for brændekedler)
10 Enkel skorstenstilslutning ved sammenlægning af begge røgrør til en fælles tilslutning
24 25
HDG BRÆNDE/PILLE-KOMBINATION
B A F40/50 inkl. pillesugesystem
4 3 2 6 1 5 7 8 5 3 9 6 Kedeltype Enhed HDG FK 20/15 HDG FK 30/15 HDG FK 30/26 HDG FK 40/26 HDG FK 50/33 Nominel ydelse kW 20 / 15 30 / 15 30 / 25,9 40 / 25,9 50 / 32,5 Magasinvolumen 155 155 155 205 205 Dybde, brændselsmagasin mm 570 570 570 570 570 Mål, påfyldningsåbning (bredde x højde) mm 420 x 470 420 x 470 420 x 470 520 x 540 520 x 540 Strømforbrug W 78 / 33 85 / 33 85 / 48 63 / 48 63 / 77 Diameter, røgrørstilslutning mm 150 150 150 150 150 Nødvendigt skorstenstræk (Pw) Pa 10 / 5 10 / 5 10 / 5 10 / 5 10 / 5 Samlet vægt kg 830 830 850 1100 1100 Energieffektivitets klasse, kedel / / / / / Energieffektivitetsklasse, kedel + regulator (klasse VI) / / / / / Mål (i mm) Betegnelse HDG FK 20/15, FK 30/15, FK 30/26 HDG FK 40/26, FK 50/33 Manuel påfyldning Pillesugesystem Manuel påfyldning Pillesugesystem A Bredde, varmekedel 1490 1490 1590 1590 B Højde, varmekedel (svarer til højde på fremløbs-/returløbstilslutning) 1590 1730 1650 1730 C Længde, varmekedel
røgrørstilslutning 1230 1230 1230 1230 D Samlet længde med åbnet magasinlåge inkl. røgrørstilslutning 1930 1930 2080 2080 E Fremspring, røgrørstilslutning 230 230 280 280 F Højde midt for røgrørstilslutning (HDG F Hybrid) 1040 1040 1070 1070 G Højde midt for røgrørstilslutning (HDG K Hybrid) 1390 1390 1390 1390 H Højde, røgrørstilslutningssæt 1780 1780 1810 1810 C E D G F 10
uden fastgørelsesdele og
H A + A + A + A + A + A + A + A + A + A + A + A + A + A + A + A + A + A + A + A +
HDG Control
Den intelligente Varme- og systemstyring
Den nye HDG Control er det intelligente kontrolcenter for hele dit varmesystem. Den intuitive styring har et brugervenligt, robust touchdisplay, der endda kan betjenes med handsker. Styringens og betjeningens opbygning er klart og forståeligt struktureret. De mange forskellige funktionsmuligheder kan tilpasses individuelt.
Alsidige funktioner
Forbrændings og effektstyring af brændekedlen sker ved hjælp af lambdasonden og røggastemperaturføleren. Desuden styrer HDG Control også det komplette varmesystem: Akkumuleringstank, ekstern varmekilde, varmekredse, netpumper, varmtvandsbeholder, solcelleanlæg.
HDG-påfyldningsstyring
Mindre påfyldning
HDG Control overvåger løbende akkumuleringstankens fyldningsniveau. Afhængigt af udetemperaturen og den aktuelle forbrugerefterspørgsel beregnes og vises det næste ideelle tidspunkt for påfyldning afhængigt af den anvendte brændselstype. På den måde udnytter du energien bedst muligt, og du behøver ikke at fyre så ofte.
Effektiv udnyttelse af træ
Ved at vise påfyldningsmængden brændes der kun så meget træ, som der kan forarbejdes effektivt på det pågældende tidspunkt. Intet brænde går til spilde.
visning af de vigtigste data
HDG Control WebVisualisation –Stort display med webadgang
HDG Control kan fås med webvisualisering efter anmodning. Takket være webserveren, der er integreret i displayet, kan man også få adgang til varmeanlægget på farten via en smartphone, pc eller tablet. Desuden er der her et forstørret 7" display i stedet for det normale 4,3" display. HDG Control giver således fuld adgang til varmeanlægget og endnu bedre læsbarhed.
Let forståeligt, grafisk overblik, selv ved komplekse installationer
VARMEANLÆGGET I BAGLOMMEN
Vil du se varmeanlægget på skærmen med et museklik eller redigere indstillingerne helt enkelt med et tryk på din smartphone eller tablet? Med myHDG kan dette gøres hurtigt og nemt til enhver tid.
Hurtig opsætning af webadgang via den gratis kommunikationsportal myHDG
Anlægget er under fuld kontrol takket være et enkelt, grafisk display Betjening med samme opbygning som på HDGvarmekedlen
Visning og ændring af alle parametre som f.eks. driftstilstand, temperatur osv.
Meddelelser kan nemt sendes via e mail
Med myHDG kan du også administrere flere anlæg med kun én adgang
HDG'S TIP OM DATABESKYTTELSE HDG tilbyder fuld databeskyttelse –alle data bliver på dit system. Datatransmissionen er sikker via HTTPS.
Der er også mulighed for direkte adgang inden for netværket (uden forbindelse uden for netværket).
26 27
Integration af andre varmekilder som f.eks. solcelleanlæg eller olie /gaskedler
Overskuelig
systemet med et enkelt blik
47°C 21,0% 44°C Påfyldningsmængde 55% Originalstørrelse 7" display (150 x 85 mm)
STYRING
HDG Control
HDG hydrauliksystemer – Individuel planlægning af dit anlæg
HDG planlægger det rigtige anlæg til dine individuelle behov. Der medfølger et hydraulikdiagram med en passende klemmeplan til hvert anlæg for at lette installationen. For at kunne tage anlægget i drift er nummeret på skemaet tilstrækkeligt til at konfigurere styringen korrekt. Følgende illustration viser det mulige basisudstyr til en touch-betjeningsenhed. Udvidelse er mulig når som helst.
Effektiv forbrændingsregulering
HDG Control styrer brændekedlens
komplette forbrænding
Bestemmelse af den optimale luftmængde ved hjælp af røggastemperaturføler og lambdasonde og styring ved hjælp af røgsuger samt servomotorer for primær og sekundær luft
Dette muliggør optimal virkningsgrad og bedst mulig udnyttelse af brændslet, selv ved skiftende brændsler
Styring af op til to akkumuleringstanksystemer
Intelligent påyldningsstyring viser det ideelle påfyldningstidspunkt og den optimale påfyldningsmængde
Enkel kombination af eksisterende lagerbeholdere eller lagerbeholdere i forskellige størrelser via HDG omladningssystemet
Styring af op til seks varmekredse
Styring ud fra udendørs temperatur med forskellige driftsformer og individuelle ugeprogrammer (normal, dag, nat, fest, ferie, ferie, slukket)
En bred vifte af rumbetjeningsenheder/rumfølere afhængigt af kravene til styring af boligtemperaturen
Netpumpe Solvarmeanlæg Tilberedning af varmt brugsvand
Styring af op til to netpumper til lokale varmenet
Kun aktiv, når forbrugeren anmoder om varme
Op til tolv forskellige styringsvarianter er mulige
Styring af et solvarmeanlæg med højst tre zoner
Fleksibel med op til 20 mulige varianter af varmtvandsbeholdere og/eller akkumuleringstanke (varmeunderstøttende)
Høj effektivitet gennem hastighedsstyring af solvarmepumpen via PWMsignal
Alternativ integration af PVanlæg mulig
Styring af op til to eksterne varmtvandsbeholdere
Fleksibel takket være individuelle ugeprogrammer Sikker på grund af legionellabeskyttelse og prioritet for varmt brugsvand Alternativt kan tilberedning af varmt brugsvand også integreres direkte i akkumuleringstanken eller eksternt via en friskvandsstation
Ekstern
Styring af en ekstern varmekilde (f.eks. olie /gaskedel eller elektrisk varmelegeme)
Varmekilde er mulig på akkumuleringstank i grundlast eller spidslastfunktion eller direkte til forbrugerne som nødlastkedel
Individuelle ugeprogrammer til indstilling af frigivelsestider
HDG Hydraulics Finder
HDG revolutionerer den hydrauliske planlægning!
Med HDG Hydraulics Finder kan fagvirksomheder udføre en komplet hydraulisk planlægning inklusive et klemmediagram på få sekunder – til enhver tid og helt gratis.
HDG Hydraulic Finder finder du på HDG's websted og giver allerede adgang til over 3.000 hydraulikskemaer Dette er enestående på markedet, og HDG revolutionerer den almindelige hydrauliske planlægning med denne innovation.
hydraulik.hdg-bavaria.com
28 29
Akkumuleringstank Varmekredse
STYRING STYRING
varmekilde
HDG LAGERSYSTEMER HDG LAGERSYSTEMER
Varme fra brænde
Komfortabel og miljøvenlig lagring
Akkumuleringstanke til brændekedler
For at opnå et højt komfortniveau og lange påfyldningsintervaller skal akkumuleringstankens størrelse tilpasses kedeltypen, træsorten og bygningens varmebehov.
I henhold til 1. BImSchV skal der i Tyskland anvendes akkumuleringstanke med mindst 12 liter pr. liter magasinvolumen til brænde
kedler, eller der skal overholdes 55 liter pr. kW nominel ydelse.
HDG-tommelfingerregel for minimalt akkumuleringstankvolumen
Hårdttræ: Magasinvolumen i liter x (15 til 18) = mindste bufferlagervolumen
En akkumuleringstank udgør den centrale varmeforsyning i et varmeanlæg. Den absorberer energi fra varmekedlen og afgiver den tilbage til varmesystemet efter behov.
HDG akkumuleringstankene kompenserer for reduceret og spidsbelastning, reducerer kedel
driftstiden og garanterer en konstant og dermed energibesparende drift af varmeanlægget.
HDG akkumuleringstanke opfylder alle komfortkrav og forbedrer varmeanlæggets samlede virkningsgrad.
30 31
Kedel Anbefalet akkumuleringstankvolumen (min.) HDG R15 1000 l HDG H20/25/30 2000 l HDG Euro 30/40/50 3000 l HDG F20/25/30 2000 l HDG F40/50 3000 l Mål Volumen A mm B mm C mm D mm Tipmål mm Nominelt indhold l Tab ved varmholdning W Energieffektivitetsklasse 500 1627 1693 650 850 1640 476 101 C 825 1820 1886 790 990 1834 828 134 C 1000 2020 2086 790 990 2033 930 142 C 1250 1741 1807 990 1230 1754 1206 158 C 1500 2091 2157 990 1230 2110 1507 171 C 2000 2247 2313 1100 1340 2270 1904 187 C 2500 2315 2405 1250 1490 2409 3000 2615 2705 1250 1490 2680 3150 2378 2468 1400 1640 2492 4000 2928 3018 1400 1640 2988 5000 2755 2839 1600 1840 2891 6000 3255 3339 1600 1840 3340 7000 3749 3869 1600 1840 3861 8000 4249 4369 1600 1840 4325 9000 4749 4869 1600 1840 4797 10000 5249 5339 1600 1840 5273 Vist fra oven C D
Magasinvolumen
=
Blødt træ:
i liter x (12 til 15)
Mindste akkumuleringstankvolumen
A B
HDG – en familievirksomhed
Den legendariske brændekedel HDG Bavaria går i serieproduktion
1988
Brændekedlen HDG Euro fejrer sin premiere 1996
Den første varmekedel specielt til piller
Ny designlinje introduceres og præmieres 1 år senere
Udvidelse af hele kedelserien med hensyn til design, ydeevne og teknologi
HDG M-serien vokser. Fliskedlen HDG M175-240 –innovativ banebrydende teknologi, der for første gang er tilgængelig i det midterste effektområde
Ny generation af fliskedlen HDG Compact 30-95(E) med innovative udvidelser
Siden 1978 har vi kombineret innovativ tænkning med bæredygtig handling, vi har været fortalere for klimavenlig varmeproduktion og udvikler alsidige produkter og tjenester til en lang række anvendelsesområder.
Grundlaget for dette er veludviklede og holdbare produkter, detaljeret og ærlig rådgivning, individuel støtte i forbindelse med planlægningen af varmeanlægget og sidst men ikke mindst ansvarlig handling og menneskelig anerkendelse over for kunder og kolleger.
Som bayersk familievirksomhed er vi stolte af at producere i regionen og dermed kunne tilbyde vores potentielle kunder fleksible løsninger "Made in Germany" – over 100.000 tilfredse kunder taler for sig selv. dag lever omkring 200 HDG medarbejdere efter denne filosofi.
HDG har haft så stor succes, fordi folk har tillid til varmekedlerne og de aktive medarbejdere fra Massing.
32 33
Færdiggørelse af administrationsbygningen
2006
1978 2016 1978 1981
Firmaet HDG grundlægges af Karl Ackermann
2016 2014
Virksomheden vokser løbende Eva Ackermann, den yngste datter af virksomhedens grundlægger, tiltræder i virksomheden
2014
Første spadestik til opførelsen af den nye HDG-administrationsbygning
2005
Første spadestik til opførelsen af det nye logistikcenter
1978 1990
HDG udvikler nu også brændekedler til træflis
2002
2018 2020
VIRKSOMHEDEN VIRKSOMHEDEN
Bæredygtighed i praksis
For vores miljø
Takket være den løbende videreudvikling af vores HDG-teknologi opfylder vores varmekedler de strengeste emissionsgrænseværdier med de højeste virkningsgrader.
Mange af dem har modtaget innovationspriser fra kwf (Kärntner Wirtschaftsförderungs Fonds) og den tyske stat. Effektiv teknologi med maksimal varmekomfort er lige så vigtig for os som vores produkters bæredygtighed.
HDG har i mange år været engageret i en positiv miljøbalance og har været det i mange år.
Fremragende
HDG – 100% service
Vi ledsager dig lige fra rådgivning til kundeservice, så du kan få et perfekt HDG-varmeanlæg.
Vores ekspertrådgivere rådgiver dig gratis – naturligvis på stedet – og informerer dig også gerne om aktuelle finansieringsmuligheder
På grund af vores regionale produktion kan vi også tilbyde dig individuelle specialløsninger
Vores omfattende kundeservice fra fabrikken garanterer det højeste niveau af knowhow og giver hurtig og pålidelig hjælp til enhver tid
Miljø- og kvalitetsstyring har været praktiseret hos HDG i mange år
GOGREEN – postforsendelse med DHL
Energi fra 100 % lokal, miljøvenlig vandkraft
Green-IT – anvendelse af ressourceskånsom informationsteknologi
Medlem af det bayerske miljøministeriums miljøinitiativ Umweltpakt Bayern
Vi støtter den økonomiske reformbevægelse GEMEINWOHL-ÖKONOMIE
Individuel planlægning og støtte, også til din varmemontør
Service er en topprioritet hos HDG: Levering, montering, idriftsættelse og meget mere du får alle tjenester fra en enkelt leverandør
Energimærkning af brændekedler
Pålidelig levering af reservedele – en selvfølge for HDG
Siden 1. april 2017 har energieffektivitetsmærkning inden for rammerne af direktivet om miljøvenligt design også været gældende for brændekedler. Derfor skal alle HDG kedler på op til 70 kW og sammensatte systemer bestående af varmekedel, temperaturregulator, solcelleanlæg og akkumuleringstank opfylde effektivitetskravene og være mærket overensstemmelse hermed.
Alle HDG kedler opnår en effektivitetsklasse over gennemsnittet, både alene og kombination.
34 35 VIRKSOMHEDEN VIRKSOMHEDEN 2017 + + + + A+++ A A A B C D E F G 2015/1187 A ++ A HDG Bavaria GmbH HDG F20 X X X
Kundecenter Berlin/Brandenburg
Falkenhagenerstr. 56
D 14612 Falkensee
Informationscenter i I.D.E.E.
CarlsAue Straße 91a
D 59939 Olsberg/Steinhelle
Kundecenter Franken/Oberpfalz
Wirbenz 68
D 95469 Speichersdorf
Kundecenter BaWü/Schwaben
Kirchenstraße 5
D 86647 Frauenstetten bei Wertingen
Hovedafdeling/kundecenter Sydbayern
Siemensstraße 22
D 84323 Massing
Kundecenter Østrig
Austraße 10
A2871 Zöbern +43 (0) 2642/20041500 info@hdgbavaria.com www.hdgbavaria.at
HDG Bavaria GmbH
Varmesystemer til brænde Siemensstraße 22
D-84323 Massing
Tlf. +49(0)8724/897-0
Perfekte brændekedler til enhver anvendelse fra 10 til 800 kW
Brændekedel
Fliskedel
Pillekedel
Kombikedel til brænde/olie eller til brænde/piller
Varme + el fra brænde – energikoncept med forgasning af træ HDG akkumuleringstank og systemkomponenter
passer på naturen og anvender ikke oliebaseret maling.
Fax +49(0)8724/897-888-100 info@hdg-bavaria.com www.hdg-bavaria.com
Besøg os på:
221027 | Art.-nr. 9980000064
Vi
Billedmateriale: Fotolia, iStock, Max Pixel Med forbehold for tekniske ændringer og fejl. | Version
