Instrucciones de uso y seguridad. Montante superior abatible motorizado.

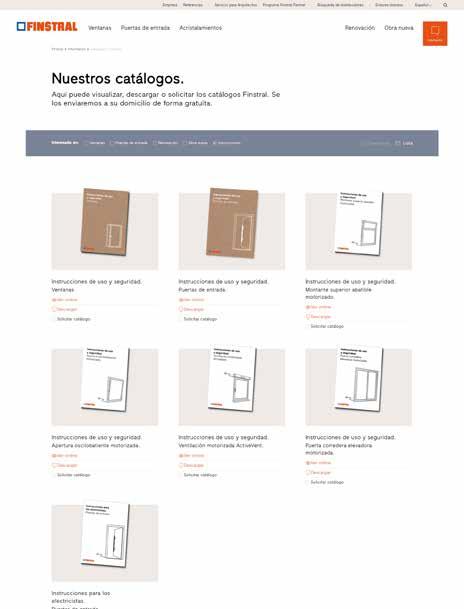

Para mayor información sobre el uso y mantenimiento de los productos Finstral, consulte nuestras “Instrucciones de uso y seguridad. Ventanas.”. Están disponibles online en: www.finstral.com/manuals
3 Montante superior abatible con motor oculto (apertura abatible) Descripción de componentes 4 Indicaciones de seguridad 4 Interruptor o Pulsador de pared 5 Mando a distancia 8 Montante superior abatible con motor visto (apertura abatible) Interruptor o Pulsador de pared 11 Mando a distancia 11 Identificación y resolución de problemas 12
Índice
Con motor oculto
→ Descripción de componentes
Indicaciones de seguridad
• No cierre la ventana manualmente durante el cierre motorizado. No abra la ventana manualmente durante la apertura motorizada, tanto para la apertura practicable como para la apertura abatible. La transmisión de cadena podría resultar dañada.
• Conserve la manilla en buen estado: debe utilizarse de manera manual solo en caso de emergencia.
Advertencias de seguridad e instrucciones de limpieza
Encontrará más indicaciones de seguridad e instrucciones generales para la limpieza de las ventanas en el Manual de instrucciones para ventanas (“Instrucciones de uso y seguridad. Ventanas.”) en: finstral.com/manuals
LED de control
→
Montante superior abatible con motor oculto (apertura abatible) 4
→ Interruptor o Pulsador de pared
Ventana en posición abatible
A continuación se muestra cómo se desplaza la ventana en posición abatible mediante el interruptor de pared.
Apertura con pulsador
1. Presionar 1 veces la tecla “Abrir”.
Cierre con pulsador
1. Presionar 1 vez la tecla “Cerrar”. La ventana se cierra automáticamente al cabo de unos segundos.
2. El LED se ilumina en verde.
3. La ventana se abre automáticamente al cabo de unos segundos. En cuanto la ventana alcanza la posición abatible, la luz verde del LED se apaga.
2. Cuando la ventana está completamente cerrada, el LED verde parpadea brevemente.
1x 1x 5 Identificación
y resolución de problemas Montante superior abatible con motor visto (apertura abatible)
Con motor oculto → Interruptor o Pulsador de pared
Cierre en posición abatible con la función Auto-Lock
En cuanto la ventana se aproxima o se cierra acompañándola con la mano ejerciendo una mínima presión, el herraje se acopla automáticamente bloqueando la ventana. La función Auto-Lock no está activa en caso de corte de corriente. Si la ventana no se ha aproximada o bloqueada correctamente, el motor intenta bloquearla realizando hasta cuatro intentos. Sin embargo, si la ventana se ha llevado a la posición de cierre pero no se ha bloqueado correctamente, el herraje se retrae sin realizar más intentos. En este caso, abra de nuevo completamente la ventana en posición abatible. El cierre motorizado vuelve a estar activo.
1. Cerrar la ventana acompañándola con la mano. El motor emite una única señal acústica.
2. La ventana se cierra y se bloquea automáticamente. El LED verde se ilumina brevemente cuando la ventana vuelve a estar completamente cerrada.
Apertura abatible con ventilación de 10 min.
La ventana se abre automáticamente de forma abatible y se cierra al cabo de 10 minutos. Esta función es útil si desea ventilar la habitación durante 10 minutos mientras se deja la ventana abierta de forma abatible.
1. Presionar 2 veces la tecla “Abrir”.
3. La ventana permanece abierta en posición abatible durante 10 minutos. El LED verde parpadea.
2. El LED se ilumina en verde y la ventana se abre automáticamente.
4. Transcurridos 10 minutos, la ventana se cierra y se bloquea automáticamente. El LED verde se ilumina brevemente. La ventana está en posición cerrada.
2x
Montante superior abatible con motor oculto (apertura abatible) 6
Carrera de referencia (desplazamiento)
La carrera de referencia lleva la ventana a su posición inicial. A continuación, ya se puede accionar la ventana.
1. El LED rojo parpadea. La ventana emite 20 pitidos.
3. Se inicia la carrera de referencia que dura aproximadamente 30 segundos.
2. Presionar 1 vez la tecla “Cerrar”. El
Funcionamiento manual de emergencia
Todos los comando de apertura abatible a través de componentes motorizados quedan inactivos en caso de accionamiento manual. El accionamiento manual de emergencia se realiza a través del fresado de la hoja y sólo debe ser realizado por personal cualificado. Póngase en contacto con el servicio técnico de la empresa instaladora y en ningún caso realice usted mismo el accionamiento manual de emergencia.
1x
20x 7
LED verde parpadea brevemente.
Identificación y resolución de problemas
Montante superior abatible con motor visto (apertura abatible)
Montante superior abatible con motor oculto (apertura abatible)
Con motor oculto → Mando a distancia
Mando a distancia
Cuenta con un mando a distancia de 1 canal o de 5 canales.
Mando a distancia de 1 canales
Alojamiento del soporte de pared
Botón de “apertura”
Botón my/parada
Botón de “cierre”
LED indicador de estado para la confirmación del botón
Mando a distancia de 5 canales
Alojamiento del soporte de pared
Botón de “apertura”
Botón my/parada
Botón de “cierre”
Botón de selección del canal
LED indicador de estado para la confirmación del botón y del canal
El mando a distancia de 5 canales
Hay cinco canales distintos. Si acciona el selector de canal, verá en qué canal se halla. Los primeros cuatro canales se indican con su respectivo LED. El quinto se reconoce porque se iluminan los cuatro LED. Puede cambiar de canal pulsando de nuevo el selector de canal.
Mismo canal, varios elementos
Puede programar varios elementos motorizados en el mismo canal. Así puede, por ejemplo, programar y accionar dos ventanas en el canal 1 y otras tres ventanas en el canal 2.
Alcance
El alcance de los mandos a distancias es de hasta 40 metros y depende de si la trayectoria de comunicación entre el elemento y el mando está libre o si hay obstáculos entremedias (paredes, etc.). Cuantos menos obstáculos haya entre el mando y el elemento, más lejos alcanzará la señal.
Botón de programación (prog)
Esquema de iluminación de los LED 1 2 3 4 5
Botón de programación (prog)
8
Accionamiento
Si tiene un mando a distancia de 5 canales, antes de utilizar el mando, accionando el selector de canal asegúrese de haber elegido el canal correcto en el que haya guardado el o los elementos que desee manejar.
Botones de “apertura” y “cierre”
Pulsando brevemente el botón de “apertura”, la ventana se abre completamente de forma abatible.
La función de parada
Pulsando brevemente el botón de “apertura”, la ventana se cierra completamente.
La ventana está en movimiento. Accionando brevemente el botón “my” se detiene la carrera del elemento. Si pulsa de nuevo el botón “my”, el elemento sigue moviéndose en la misma dirección que antes de la parada.
Añadir un mando a distancia mediante un mando a distancia programado
Si tiene una ventana motorizada que se acciona mediante un mando a distancia, puede programar otro mando del mismo tipo mediante un mando a distancia ya programado.
1. Pulse durante unos 2 segundos el botón de programación (prog) de un mando a distancia ya programado.
2. Si desea añadir un mando a distancia de 5 canales, seleccione primero el canal que desee añadir con el selector de canal. Pulse durante unos 2 segundos el botón de programación (prog) del mando a distancia que desee añadir. Se ha añadido el mando a distancia.
Borrar un mando a distancia mediante un mando a distancia programado
Si tiene una ventana motorizada que se acciona mediante un mando a distancia, puede borrar otro mando del mismo tipo mediante un mando a distancia ya programado.
1. Pulse durante unos 2 segundos el botón de programación (prog) de un mando a distancia ya programado.
2. Si desea borrar un mando a distancia de 5 canales, seleccione primero el canal que desee borrar con el selector de canal. Pulse durante unos 2 segundos el botón de programación (prog) del mando a distancia que desee borrar. Se ha borrado el mando a distancia.
NEW NEW OLD
9 Identificación
y resolución de problemas
Montante superior abatible con motor visto (apertura abatible)
Con motor oculto → Mando a distancia
Añadir un canal a un mando a distancia de 5 canales
Asegúrese de que el mando a distancia esté en el canal correcto. Para ello pulse el botón de selección de canal, que le mostrará en qué canal se halla el mando a distancia y, en caso necesario, seleccione el canal correcto. A continuación, proceda exactamente igual que para añadir un mando a distancia (véase la página 9).
Información
No es posible borrar solo un canal de un mando a distancia de 5 canales. Solo se puede borrar el conjunto del mando a distancia.
Cambiar la pila
Si tiene que cambiar la pila, proceda de la manera siguiente.
1. Desatornille la tapa del mando a distancia de acuerdo con la imagen.
2. Extraiga con cuidad la pila descargada del compartimento con un objeto de plástico o un desatornillador.
3. Coloque una pila nueva (tipo CR 2032 3V) en la sujeción de manera que el lado con el símbolo positivo visible. Tenga en cuenta la polaridad. No debe cortocircuitar los conectores. Empuje la pila en el compartimento.
4. Vuelva a colocar la tapa y vuelva a atornillarla.
Soporte de pared para el mando a distancia
El soporte de pared sirve para sujetar el mando a distancia en la pared. Aquí puede ver cómo se coloca en la pared.
1. Retire la lámina de protección de la superficie adhesiva en la parte posterior del soporte de pared.
2. Coloque el soporte de pared sobre una superficie lisa, limpia y seca. Presione con fuerza para que se adhiera bien.
3. Coloque el mando a distancia en el soporte de pared.
10 Montante superior abatible con motor oculto (apertura abatible)
Con motor visto → Interruptor o Pulsador de pared
Apertura con pulsador
Presionar 1 veces la tecla “Abrir”.
La ventana se abre automáticamente al cabo de unos segundos.
Cierre con pulsador
1x 1x
Presionar 1 vez la tecla “Cerrar”.
La ventana se cierra automáticamente al cabo de unos segundos.
→ Mando a distancia
Accionamiento con el mando a distancia
El accionamiento con el mando a distancia de un montante superior abatible con motor visto sigue los mismos pasos que el de un montante superior abatible con motor oculto. Por lo tanto, guíese por el contenido de las páginas 4-10.
Advertencias de seguridad e instrucciones de limpieza
Consulte las instrucciones del montante superior abatible con motor oculto de la página 4. Encontrará más indicaciones de seguridad e instrucciones generales para la limpieza de las ventanas en el Manual de instrucciones para ventanas ('Instrucciones de uso y seguridad. Ventanas.”)
en: finstral.com/manuals
11 Identificación
y resolución de problemas
Montante superior abatible con motor visto (apertura abatible)
Identificación
y resolución de problemas
Identificación y resolución de problemas
Problema Posibles causas Soluciones
El montante superior abatible con motor oculto emite varios pitidos y permanece bloqueado. El LED parpadea continuamente.
Fuerte presión del viento. Esperar hasta que la presión del viento no sea tan fuerte.
Corriente de aire. Eliminar la causa de la corriente de aire.
El herraje está bloqueado o funciona con dificultad.
Eliminar el bloqueo si fuera necesario o póngase en contacto con el servicio técnico de la empresa instaladora.
Caída de la tensión. Solucionar la caída de la tensión y efectuar una carrera (desplazamiento) de referencia.
El montante superior abatible con motor oculto emite varios pitidos e intenta, hasta 3 veces, desplazarse lentamente hasta la posición de cierre. (Después del tercer intento, el motor se bloquea). El LED parpadea continuamente.
El montante superior abatible con motor no responde al accionar el interruptor o el mando a distancia.
Fuerte presión del viento. Esperar hasta que la presión del viento no sea tan fuerte.
Corriente de aire. Eliminar la causa de la corriente de aire.
El herraje está bloqueado o funciona con dificultad.
Eliminar el bloqueo si fuera necesario o póngase en contacto con el servicio técnico de la empresa instaladora.
No hay alimentación de corriente. Comprobar la alimentación de corriente.
Cableado erróneo/defectuoso o cable defectuoso
Transformador incorrecto/ defectuoso.
La batería del mando a distancia está descargada.
Póngase en contacto con el servicio técnico de la empresa instaladora.
Cambie la batería.
12
Montante superior abatible con motor oculto (apertura abatible)
Montante superior abatible con motor visto (apertura abatible)
Problema Posibles causas Soluciones
El montante superior abatible con motor no se abre en posición abatible ni se cierra.
No hay suministro eléctrico. Comprobar la alimentación de corriente.
El herraje está bloqueado o funciona con dificultad.
El herraje funciona de forma excesivamente suave.
Eliminar el bloqueo si fuera necesario o póngase en contacto con el servicio técnico de la empresa instaladora.
Póngase en contacto con el servicio técnico de la empresa instaladora.
El motor está sucio. Comprobar si el motor presenta suciedad y limpiarlo si fuera necesario.
Especialmente en fase de apertura abatible: el montante superior abatible ya está abierto de forma abatible.
Especialmente en fase de cierre: el montante superior abatible ya está cerrado.
Comprobar la posición de la hoja.
13
