EXALCO: Για ανάγκες υψηλών απαιτήσεων

ΗEXALCO διαθέτει μία σειρά συστημάτων αλουμινίου που είναι σχεδιασμένα ώστε να καλύπτουν ανάγκες υψηλών απαιτήσεων και συγκεκριμένων προδιαγραφών, κυρίως σε μεγάλες και ειδικές κατασκευές.

Χαρακτηριστικά προϊόντα της παραπάνω κατηγορίας αποτελούν τα ποιοτικά υαλοπετάσματα της εταιρείας που χρησιμοποιούνται για την εξωτερική επένδυση κτιρίων. Οι λύσεις της EXALCO περιλαμβάνουν το κυψελωτό υαλοπέτασμα ALBIO 102, το νέο σύστημα ALBIO R50 σε συμβατική (��������� και ���������� έκ���������� και ���������� � και �������������������� έκ� δοση, καθώς και το συμβατικό (��������� υαλοπέτα���������� υαλοπέτα �� υαλοπέτασμα ALBIO 130.

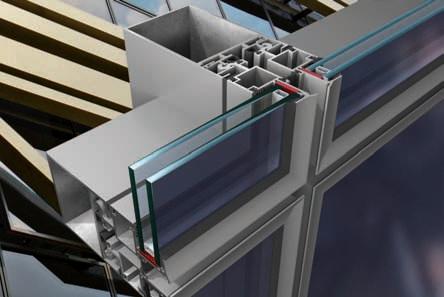

Η σειρά κυψελωτού υαλοπετάσματος ALBIO 102 δημιουργεί σκοτία 12 χιλ. μεταξύ των πλαισίων. Βασικό χαρακτηριστικό της σειράς αποτελεί η στήριξη των πλαισίων των υαλοπινάκων χωρίς αντικρίσματα στα οριζόντια στοιχεία. Η προέκταση των πλαισίων πραγματοποιείται με την τοποθέτηση μίας λαβής στο προβαλλόμενο παράθυρο ακόμα και μετά την ολοκλήρωση της κατασκευής εύκολα και χωρίς επιπλέον κόστος.

Εφαρμογές: Όλες οι εφαρμογές υαλοπετάσματος σε όψεις κτιρίων.

Τεχνικές προδιαγραφές Πάχος υαλοπίνακα: 20 � 28 χιλ. Αεροπερατότητα: Κλάση AE Υδατοστεγανότητα: Κλάση RE1500 Αντοχή σε ανεμοπίεση: ±1,5 KN/m2 Αντίσταση σε κρούση: Ι5 / Ε5

Η EXALCO παρουσιάζει το νέο της σύστημα ALBIO R50 που σχεδιάστηκε βάσει της μακροχρόνιας εμπειρίας της εταιρείας αλλά και της ανάγκης συνεχούς εξέλιξης. Προτείνεται για την κατασκευή υαλοπετασμάτων, αιθρίων και άλλων σύνθετων κατασκευών.

Μπορεί να «ντύσει» όλο το κέλυφος αλλά και επιμέρους όψεις κτιρίων με σκελετό αλουμινίου και υαλοπίνακες. Συνδυάζεται αρμονικά με όλα τα άλλα υλικά επένδυσης κτιριακού κελύφους. Επιτρέπει την εφαρμογή διάφορων αρχιτεκτονικών σχεδίων και προσφέρει τη δυνατότητα χρήσης υλικών όπως σύνθετα πάνελ αλουμινίου και πανέλα που φέρουν στις εξωτερικές επιφάνειες μάρμαρα ή ειδικά βαμμένες λαμαρίνες αλουμινίου και ως πυρήνα γέμιση πετροβάμβακα για θερμομόνωση, πυρασφάλεια και ηχομόνωση.

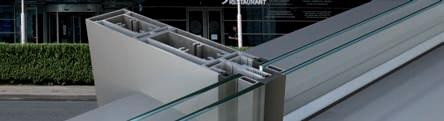

Ένα προϊόν «εργαλείο» για αρχιτέκτονες, πολιτικούς μηχανικούς και κατασκευαστές που συμβάλλει καθοριστικά στη βελτίωση του εσωτερικού περιβάλλοντος και των συνθηκών διαβίωσης σε ένα κτίριο. Το σύστημα διατίθεται σε δύο εκδόσεις εξωτερικής εμφάνισης: α� Τη συμβατική (standard) με συγκράτηση υαλοπινάκων με διατομή�πλάκα πιέσεως και αισθητικό καπάκι, β� Τη structural glazing με χρήση ειδικών διατομών και εξαρτημάτων για τη συναρμολόγηση και συγκράτηση των υαλοπινάκων με δομική σιλικόνη και στεγάνωση αρμών με ειδική στεγανωτική σιλικόνη.

Τα ειδικά τεχνικά χαρακτηριστικά του συστήματος περιλαμβάνουν: • Ορατό πλάτος διατομών εξωτερικά και εσωτερικά ίσο με 50 χιλ. • Μήκος κολώνας από 19,5 έως 204,5 χιλ. • Μήκος τραβέρσας από 25,2 έως 170,7 χιλ. • Δυνατότητα υάλωσης από 4 έως 50 χιλ. • Ροπή αδράνειας διατομών αλουμινίου για τη μέγιστη επιτρεπόμενη κάμψη των στοιχείων από 58 έως 1115 �m4. Με τοποθέτηση ειδικών διατομών�πυρήνων, η ροπή αδράνειας μπορεί να φτάσει έως 1720 �m4 • Μεγάλη γκάμα διατομών για την κατασκευή εσωτερικών και εξωτερικών γωνιών • Μεγάλη γκάμα ελαστικών στεγάνωσης από EPDM για τη τοποθέτηση διαφόρων τύπων υαλοπινάκων • Πέντε εναλλακτικοί τρόποι σύνδεσης διατομών κολώνας�τραβέρσας • Διατομές για την κατασκευή και τοποθέτηση ανοιγό-

μενων παραθύρων, θυρών και κύριων εισόδων • Διατομές για την κατασκευή και τοποθέτηση προβαλλόμενων παραθύρων • Διατομές για την κατασκευή και τοποθέτηση παραθύρων οροφής • Παραγόμενες διατομές από κράμα αλουμινίου EN

AW��0��, το οποίο ενδείκνυται για αρχιτεκτονικές κα� ��0��, το οποίο ενδείκνυται για αρχιτεκτονικές κατασκευές από τα διεθνή �������� • Επιφανειακή αισθητική εμφάνιση / προστασία διατομών σε μεγάλη γκάμα αποχρώσεων RAL, υπερ� ανθεκτικών βαφών, απομίμησης ξύλου, ανοδίωσης

Χαρακτηριστικά

Αεροπερατότητα Υδατοστεγανότητα (στατική)

Υδατοστεγανότητα (δυναμική)

Αντοχή σε ανεμοπίεση Φορτίο σχεδιασμού: Φορτίο ασφαλείας: Αντίσταση σε κρούση Συντελεστής θερμοπερατότητας Uf Επίδοση

Κλάση AE Πρότυπο Φορέας Πιστοποίησης

EN 12152:2002-02 IFT ROSENHEIM Κλάση RE1500 EN 12154:1999-12 IFT ROSENHEIM

PMIN 188Pa PMAX 563Pa EN 13050:2000-11 IFT ROSENHEIM

± 1,50KN/m2 ± 2,25KN/m2 EN 13116:2001-07 IFT ROSENHEIM

I3 / E4

EN 14019:2004-06 IFT ROSENHEIM 1.67 - 1,87W/m2K EN ISO 12631-12 INSTITUTO GIORDANO

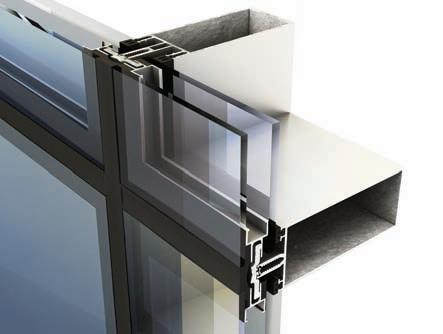

Η σειρά συμβατικού (��������� υαλοπετάσματος ALBIO 130 διαθέτει διαχρονικό σχεδιασμό και δυνατότητα πολλαπλών εφαρμογών στις σύγχρονες κατασκευές. Παρέχει ευκολία στην κατασκευή καθώς και επιλογές στα εξωτερικά διακοσμητικά καπάκια. Με πλάτος 50 χιλ., επιτρέπει χρήση υαλοπίνακα από � έως �� χιλ. Το σύστημα διαθέτει βασικές κολώνες με δυνατότητα κάλυψης ροπών αδράνειας από �0 έως 820 �m4 .

Η συγκράτηση των υαλοπινάκων επιτυγχάνεται με διατομή αλουμινίου�πλάκα πιέσεως σε συνεργασία με κατάλληλους κοχλίες και αισθητικό καπάκι. Σχεδιάστηκε βάσει της εμπειρίας της εταιρείας στον χώρο των αρχιτεκτονικών κατασκευών αλλά και της ανάγκης συνεχούς εξέλιξης προς νέα υψηλής ποιότητας προϊόντα.

Προτείνεται για τη κατασκευή υαλοπετασμάτων με σταθερά, ανοιγόμενα και προβαλλόμενα πλαίσια, αιθρίων και άλλων σύνθετων κατασκευών. Τοποθετείται σε ολόκληρες όψεις του κελύφους οικοδομής αλλά και σε επιμέρους.

Ο σκελετός αποτελείται από κολώνες (κάθετα στοιχεία� και τραβέρσες (οριζόντια στοιχεία� αλουμινίου, υαλοπίνακες, υλικό θερμομόνωσης και ελαστικά παρεμβύσματα (EPDM�. Συνδυάζεται αρμονικά με όλα τα υπόλοιπα υλικά επένδυσης του κτιριακού κελύφους. Επιτρέπει την εφαρμογή διάφορων αρχιτεκτονικών σχεδίων και προσφέρει τη δυνατότητα χρήσης υλικών όπως σύνθετα πάνελ αλουμινίου και πανέλα που φέρουν στις εξωτερικές επιφάνειες μάρμαρα ή ειδικά βαμμένες λαμαρίνες αλουμινίου και ως πυρήνα γέμιση πετροβάμβακα για θερμομόνωση, πυρασφάλεια και ηχομόνωση.

Το AL��O 1�0 είναι ένα προϊόν υψηλών προδιαγρα� AL��O 1�0 είναι ένα προϊόν υψηλών προδιαγρα� �0 είναι ένα προϊόν υψηλών προδιαγραφών για αρχιτέκτονες, πολιτικούς μηχανικούς και κατασκευαστές.

Εφαρμογές: Όλες οι εφαρμογές υαλοπετάσματος & κατασκευές αίθριων.

Τεχνικά Χαρακτηριστικά • Ορατό πλάτος διατομών εξωτερικά και εσωτερικά ίσο με 50 χιλ. • Βάθος κολώνας από 18 έως 200 χιλ. • Βάθος τραβέρσας από 45 έως 205 χιλ. • Δυνατότητα υάλωσης από � έως �� χιλ. • Ροπή αδράνειας κάθετων στοιχείων για αντοχή ως προς τη μέγιστη επιτρεπόμενη κάμψη των στοιχείων λόγο ανεμοπίεσης από �0 έως 1192�m4. Με τοποθέτηση ειδικών διατομών�πυρήνων αλουμινίου η ροπή αδράνειας μπορεί να φτάσει έως 1427 �m4 • Ροπή αδράνειας οριζόντιων στοιχείων για αντοχή ως

προς τη μέγιστη επιτρεπόμενη κάμψη των στοιχείων λόγο ανεμοπίεσης από 24,5 έως �75 �m4 και ως προς τη μέγιστη επιτρεπόμενη κάμψη των στοιχείων λόγο φορτίου υαλοπίνακα από 14 �m4 έως 5� �m4 • Δυνατότητα κατασκευής εσωτερικών και εξωτερικών γωνιών • Μεγάλη γκάμα ελαστικών στεγάνωσης από EPDM για τη δυνατότητα τοποθέτησης διαφόρων τύπων υαλοπινάκων • Πέντε εναλλακτικοί τρόποι σύνδεσης διατομών κολώνας�τραβέρσας • Διατομές για την κατασκευή και τοποθέτηση ανοιγόμενων παραθύρων, θυρών και κύριων εισόδων • Διατομές για την κατασκευή και τοποθέτηση προβαλλόμενων παραθύρων • Σύνδεσμοι ένωσης κάθετων και οριζοντίων στοιχείων από αλουμίνιο • Βάσεις στήριξης του υαλοπετάσματος στο κτίριο από εξαρτήματα αλουμινίου • Παραγόμενες διατομές από κράμα αλουμινίου EN

AW��0�0 ή EN AW��0�� αναλόγως των απαιτήσεων του πελάτη / έργου και τα οποία ενδείκνυνται για αρχιτεκτονικές κατασκευές σύμφωνα με τα Διεθνή

Πρότυπα • Επιφανειακή επεξεργασία�βαφή / προστασία διατομών από διάβρωση και αισθητική εμφάνιση διαθέσιμη σε μεγάλη γκάμα αποχρώσεων RAL, ειδικών υπερ�ανθεκτικών βαφών, απομίμησης ξύλου, ανοδίωσης

Τεχνικές Προδιαγραφές ALBIO 130

1 Κράμα αλουμινίου 2 Ηλεκτροστατική βαφή 3 Ανοδίωση

4 Ανοχές διαστάσεων EN AW6060 ή EN AW6063

Σύμφωνα με τα Ευρωπαϊκά Πρότυπα QUALICOAT Σύμφωνα με τα Ευρωπαϊκά Πρότυπα QUALANOD EN 12020-2

5 Λάστιχα στεγάνωσης 6 Διάσταση κολώνας

7 Διάσταση τραβέρσας 8 Πάχος υαλοπίνακα EPDM

Πλάτος 50 χιλ., ύψος 18 - 200 χιλ. Πλάτος 50 χιλ., ύψος 45 - 205 χιλ. 6-36 χιλ.

Επιιδόσεις Δοκιμίου

Αεροπερατότητα, Υδατοστεγανότητα, Αντοχή σε ανεμοπίεση – Δοκιμή στο κοινοποιημένο εργαστήριο IFT ROSENHEIM Διάσταση Δοκιμίου: 4,10 μ. x 4,00 μ. Αεροπερατότητα Υδατοστεγανότητα (στατική) Υδατοστεγανότητα (δυναμική) Κλάση AE (EN 12152) Κλάση RE1500 (EN 12154) 188Pa / 563Pa (EN 13050)

Αντοχή σε ανεμοπίεση (φορτίο σχεδιασμού) ±1,50 KN/m2 (EN 13116)

Αντοχή σε ανεμοπίεση (φορτίο ασφαλείας) ±2,25 KN/m2 (EN 13116)

Αντίσταση σε κρούση

Ι3 / Ε4 (EN 14019) Θερμοπερατότητα Πλαισίων Αλουμινίου – Δοκιμή στο κοινοποιημένο εργαστήριο IFT ROSENHEIM Συντελεστής θερμοπερατότητας Uf 1,8 - 2,0 W/(m2K) (EN 10077-2:2003-10) με PE (4320)

Ηχομόνωση – Δοκιμή στο εργαστήριο IFT ROSENHEIM Διάσταση Δοκιμίου: 2,66 μ. x 2,51 μ.
